硬件设计

(本开发板目前供内部试用,未来将经修改完善后将对外发布)

基本介绍

本文的主要目的是帮助开发人员完成基于SF32LB52X系列芯片的手表方案开发。本文重点介绍方案开发过程中的硬件设计相关注意事项,尽可能的减少开发人员工作量,缩短产品的上市周期。

SF32LB52X是一系列用于超低功耗人工智能物联网(AIoT)场景下的高集成度、高性能MCU芯片。芯片采用了基于Arm Cortex-M33 STAR-MC1处理器的大小核架构,集成高性能2D/2.5D图形引擎,人工智能神经网络加速器,双模蓝牙5.3,以及音频CODEC,可广泛用于腕带类可穿戴电子设备、智能移动终端、智能家居等各种应用场景。

:::{attention} SF32LB52X是SF32LB52系列的常规供电版本,供电电压为2.97~3.63V,不支持充电,具体包含如下型号:
SF32LB52BU36,合封1MB QSPI-NOR Flash
SF32LB52EUB6,合封4MB OPI-PSRAM
SF32LB52GUC6,合封8MB OPI-PSRAM
SF32LB52JUD6,合封16MB OPI-PSRAM :::

处理器外设资源如下:

  • 45x GPIO

  • 3x UART

  • 4x I2C

  • 2x GPTIM

  • 2x SPI

  • 1x I2S音频接口

  • 1x SDIO 存储接口

  • 1x PDM音频接口

  • 1x 差分模拟音频输出

  • 1x 单端模拟音频输入

  • 支持单/双/四数据线SPI显示接口,支持串行JDI模式显示接口

  • 支持带GRAM和不带GRAM的两种显示屏

  • 支持UART下载和软件调试

封装

封装信息表

封装名称

尺寸

管脚间距

QFN68L

7x7x0.85 mm

0.35 mm

../_images/sf32lb52X-B-package-layout.png

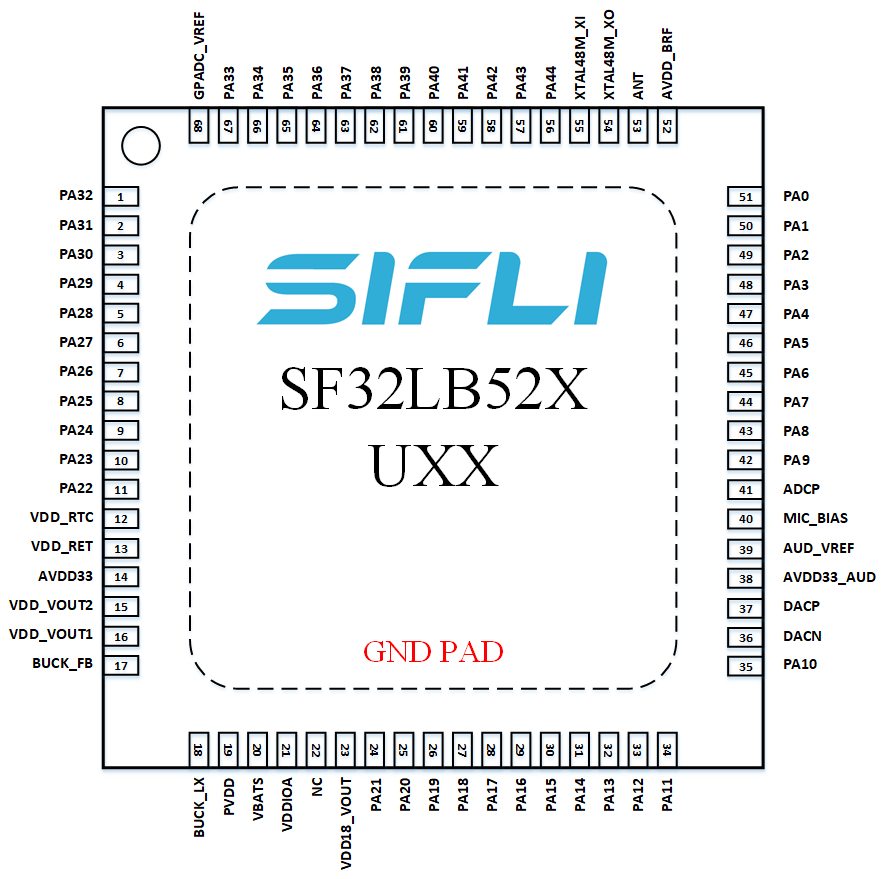

SF32LB52X QFN68L 管脚分布

典型应用方案

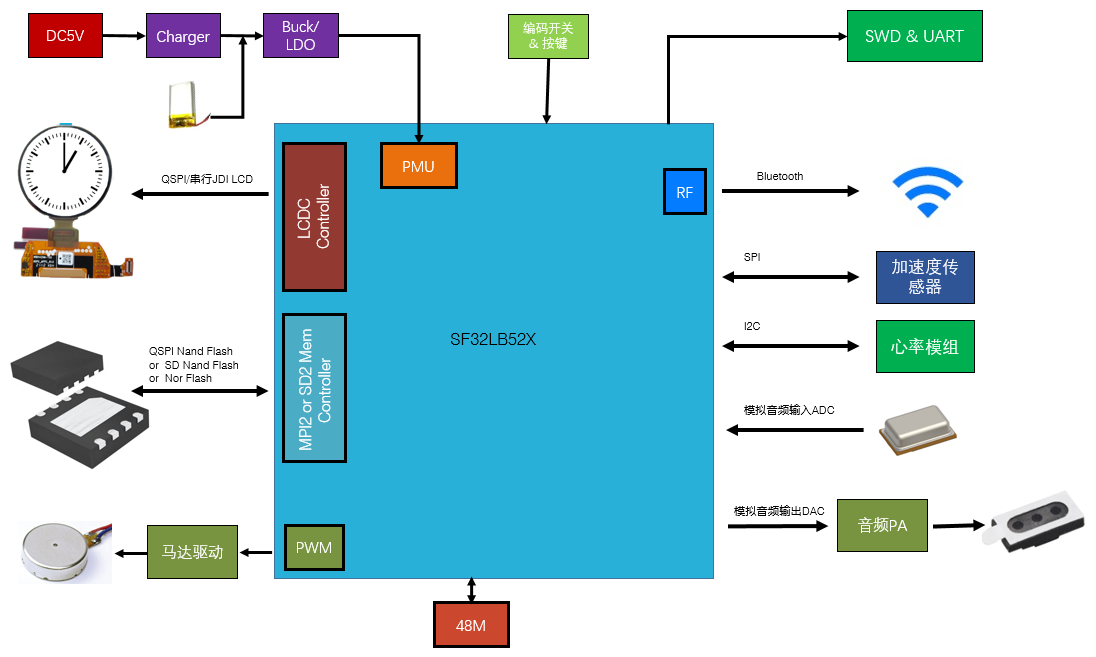

{number}是典型的SF32LB52A/52D运动手表组成框图,主要功能有显示、存储、传感器、震动马达和音频输入和输出。

../_images/sf32lb52X-B-watch-app-diagram-52X.png

SF32LB52A/52D运动手表组成框图

:::{Note}

  • 大小核双CPU架构,同时兼顾高性能和低功耗设计要求

  • 片内集成充电管理和PMU模块

  • 支持QSPI接口的TFT或AMOLED显示屏,最高支持512*512分辨率

  • 支持PWM背光控制

  • 支持外接QSPI Nor/Nand Flash和SD Nand Flash存储芯片

  • 支持双模蓝牙5.3

  • 支持模拟音频输入

  • 支持模拟音频输出

  • 支持PWM震动马达控制

  • 支持SPI/I2C接口的加速度/地磁/陀螺仪传感器

  • 支持SPI/I2C接口的心率/血氧/心电图/地磁传感器

  • 支持UART调试打印接口和烧写工具

  • 支持蓝牙HCI调试接口

  • 支持产线一拖多程序烧录

  • 支持产线校准晶体功能

  • 支持OTA在线升级功能 :::

原理图设计指导

电源

处理器供电要求

电源供电要求

电源管脚

最小电压(V)

典型电压(V)

最大电压(V)

最大电流(mA)

详细描述

PVDD

2.97

3.3

3.63

150

PVDD系统电源输入,接10uF电容

BUCK_LX

-

1.25

-

50

BUCK输出脚,接4.7uH电感

BUCK_FB

-

1.25

-

50

BUCK反馈和内部电源输入脚,接电感另一端,且外接4.7uF电容

VDD_VOUT1

-

1.1

-

50

内部LDO,外接4.7uF电容

VDD_VOUT2

-

0.9

-

20

内部LDO,外接4.7uF电容

VDD_RET

-

0.9

-

1

内部LDO,外接0.47uF电容

VDD_RTC

-

1.1

-

1

内部LDO,外接1uF电容

VDDIOA

1.71

1.8/3.3

3.63

-

GPIO电源输入,外接1uF电容

AVDD33

2.97

3.3

3.63

100

3.3V模拟电源输入,外接4.7uF电容

AVDD33_AUD

2.97

3.3

3.63

50

3.3V音频电源输入,外接2.2uF电容

VDD_SIP

1.71

1.8/3.3

3.63

30

内部LDO,或者外部电源输入(1) ,外接1uF电容

AVDD_BRF

2.97

3.3

3.63

100

模拟电源输入,外接4.7uF电容

MIC_BIAS

1.4

-

2.8

-

MIC电源输出,外接1uF电容

:::{note} (1)

  • SF32LB52BU36,需要外供1.8V或3.3V

  • SF32LB52BU56,需要外供3.3V

  • SF32LB52E/G/JUx6,PVDD=1.8V时,内部LDO无法使用,需要外供1.8V;PVDD=3.3V时,内部LDO直接供电,无需外供 ::: :::{important} 系统使用Hibernate mode时,VDD_SIP供电要关闭,否则合封存储的I/O上会有漏电风险。VDD_SIP的电源控制信号请使用专用的PA21引脚。 :::

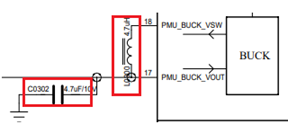

处理器BUCK电感选择要求

功率电感关键参数 :::{important} L(电感值) = 4.7uH ± 20%,DCR(直流阻抗) ≦ 0.4 ohm,Isat(饱和电流) ≧ 450mA。 :::

如何降低待机功耗

为了满足手表产品的长续航要求,建议硬件设计上利用负载开关对各个功能模块进行动态电源管理;如果是常开的模块或通路,选择合适的器件以降低静态电流。

设计时要注意控制电源开关的GPIO管脚的硬件默认状态,同时增加M级阻值的上下拉电阻,保证负载开关默认关闭。

电源器件选型上,LDO和Load Switch 芯片要选择静态电流Iq和关断电流Istb都小的器件,特别是常开的电源芯片一定要关注下Iq参数。

处理器工作模式及唤醒源

CPU Mode Table

工作模式

CPU

外设

SRAM

IO

LPTIM

唤醒源

唤醒时间

Active

Run

Run

可访问

可翻转

Run

-

-

Sleep

Stop

Run

可访问

可翻转

Run

任意中断

<0.5us

DeepSleep

Stop

Stop

不可访问,全保留

电平保持

Run

RTC,唤醒IO,GPIO,LPTIM,蓝牙

250us

Standby

Reset

Reset

不可访问,全保留

电平保持

Run

RTC,唤醒IO,LPTIM,蓝牙

1ms

Hibernate

Reset

Reset

不可访问,不保留

高阻

Reset

RTC,唤醒IO

>2ms

Interrupt wake up source Table

中断源

管脚

详细描述

LWKUP_PIN0

PA24

中断信号0

LWKUP_PIN1

PA25

中断信号1

LWKUP_PIN2

PA26

中断信号2

LWKUP_PIN3

PA27

中断信号3

LWKUP_PIN10

PA34

中断信号10

LWKUP_PIN11

PA35

中断信号11

LWKUP_PIN12

PA36

中断信号12

LWKUP_PIN13

PA37

中断信号13

LWKUP_PIN14

PA38

中断信号14

LWKUP_PIN15

PA39

中断信号15

LWKUP_PIN16

PA40

中断信号16

LWKUP_PIN17

PA41

中断信号17

LWKUP_PIN18

PA42

中断信号18

LWKUP_PIN19

PA43

中断信号19

LWKUP_PIN20

PA44

中断信号20

时钟

芯片需要外部提供2个时钟源,48MHz主晶体和32.768KHz RTC晶体,晶体的具体规格要求和选型如下:

:::{important}

晶体规格要求

晶体

晶体规格要求

详细描述

48MHz

CL≦12pF(推荐值7pF)△F/F0≦±10ppmESR≦30 ohms(推荐值22ohms)

晶振功耗和CL,ESR相关,CL和ESR越小功耗越低,为了最佳功耗性能,建议采用推荐值CL≦7pF,ESR≦22 ohms.晶体旁边预留并联匹配电容,当CL<9pF时,无需焊接电容

32.768KHz

CL≦12.5pF(推荐值7pF)△F/F0≦±20ppm ESR≦80k ohms(推荐值38Kohms)

晶振功耗和CL,ESR相关,CL和ESR越小功耗越低,为了最佳功耗性能,建议采用推荐值CL≦9pF,ESR≦40K ohms.晶体旁边预留并联匹配电容,当CL<12.5pF时,无需焊接电容

推荐晶体列表

型号

厂家

参数

E1SB48E001G00E

Hosonic

F0 = 48.000000MHz,△F/F0 = -6 ~ 8 ppm,CL = 8.8 pF,ESR = 22 ohms Max TOPR = -30 ~ 85℃,Package =(2016 公制)

ETST00327000LE

Hosonic

F0 = 32.768KHz,△F/F0 = -20 ~ 20 ppm,CL = 7 pF,ESR = 70K ohms Max TOPR = -40 ~ 85℃,Package =(3215 公制)

SX20Y048000B31T-8.8

TKD

F0 = 48.000000MHz,△F/F0 = -10 ~ 10 ppm,CL = 8.8 pF,ESR = 40 ohms Max TOPR = -20 ~ 75℃,Package =(2016 公制)

SF32K32768D71T01

TKD

F0 = 32.768KHz,△F/F0 = -20 ~ 20 ppm,CL = 7 pF,ESR = 70K ohms Max TOPR = -40 ~ 85℃,Package =(3215 公制)

:::

射频

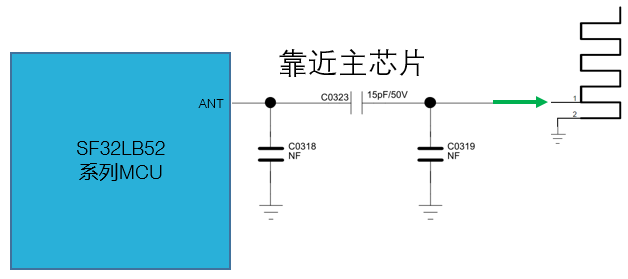

射频走线要求为50ohms特征阻抗。如果天线是匹配好的,射频上无需再增加额外器件。设计时建议预留π型匹配网络用来杂散滤波或天线匹配。请参考 {number}所示。

../_images/sf32lb52X-B-rf-diagram.png

射频电路图

显示

芯片支持3-Line SPI、4-Line SPI、Dual data SPI、Quad data SPI和串行JDI 接口。支持16.7M-colors(RGB888)、262K-colors(RGB666)、65K-colors(RGB565)和 8-color(RGB111)Color depth模式。最高支持512RGBx512分辨率。

SPI/QSPI显示接口

芯片支持 3/4-wire SPI和Quad-SPI 接口来连接LCD显示屏,各信号描述如 {number}所示。

SPI/QSPI 信号连接方式

spi信号

管脚

详细描述

CSx

PA03

使能信号

WRx_SCL

PA04

时钟信号

DCx

PA06

4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1

SDI_RDx

PA05

3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0

SDO

PA05

3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起

D[0]

PA07

Quad-SPI 模式下的数据2

D[1]

PA08

Quad-SPI 模式下的数据3

RESET

PA00

复位显示屏信号

TE

PA02

Tearing effect to MCU frame signal

JDI显示接口

芯片支持并行JDI接口来连接LCD显示屏,如 {number}所示。

并行JDI屏信号连接方式

spi信号

管脚

详细描述

CSx

PA03

使能信号

WRx_SCL

PA04

时钟信号

DCx

PA06

4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1

SDI_RDx

PA05

3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0

SDO

PA05

3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起

D[0]

PA07

Quad-SPI 模式下的数据2

D[1]

PA08

Quad-SPI 模式下的数据3

RESET

PA00

复位显示屏信号

TE

PA02

Tearing effect to MCU frame signal

触摸和背光接口

芯片支持I2C格式的触摸屏控制接口和触摸状态中断输入,同时支持1路PWM信号来控制背光电源的使能和亮度,如 {number}所示。

触摸和背光控制连接方式

spi信号

管脚

详细描述

CSx

PA03

使能信号

WRx_SCL

PA04

时钟信号

DCx

PA06

4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1

SDI_RDx

PA05

3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0

SDO

PA05

3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起

D[0]

PA07

Quad-SPI 模式下的数据2

D[1]

PA08

Quad-SPI 模式下的数据3

RESET

PA00

复位显示屏信号

TE

PA02

Tearing effect to MCU frame signal

存储

存储器连接接口描述

芯片支持外挂SPI Nor Flash、SPI NAND Flash、SD NAND Flash和eMMC 四种存储介质。SPI Nor Flash和SPI NAND Flash的接口定义如 {number}所示,SD NAND Flash和eMMC的接口定义如 {number}所示

SPI Nor/Nand Flash信号连接

spi信号

管脚

详细描述

CSx

PA03

使能信号

WRx_SCL

PA04

时钟信号

DCx

PA06

4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1

SDI_RDx

PA05

3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0

SDO

PA05

3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起

D[0]

PA07

Quad-SPI 模式下的数据2

D[1]

PA08

Quad-SPI 模式下的数据3

RESET

PA00

复位显示屏信号

TE

PA02

Tearing effect to MCU frame signal

SD Nand Flash和eMMC信号连接

spi信号

管脚

详细描述

CSx

PA03

使能信号

WRx_SCL

PA04

时钟信号

DCx

PA06

4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1

SDI_RDx

PA05

3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0

SDO

PA05

3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起

D[0]

PA07

Quad-SPI 模式下的数据2

D[1]

PA08

Quad-SPI 模式下的数据3

RESET

PA00

复位显示屏信号

TE

PA02

Tearing effect to MCU frame signal

启动设置

芯片支持内部合封Spi Nor Flash、外挂Spi Nor Flash、外挂Spi Nand Flash、外挂SD Nand Flash和外挂eMMC启动。其中:

  • SF32LB52AUx6 内部合封有flash,默认从内部合封flash启动

  • SF32LB52D/F/HUx6 内部合封psram,必须从外挂的存储介质启动

启动选项设置

Bootstrap[1] (PA13)

Bootstrap[0] (PA17)

Boot From ext memory

L

L

Spi Nor Flash

L

H

Spi Nand Flash

H

L

SD Nand Flash

H

H

eMMC

启动存储介质电源控制

芯片支持对启动存储介质的电源开关控制,以降低关机功耗。电源开关的使能管脚必须使用PA21来控制,开关的使能电平要求是[高打开,低关闭]。

:::{important}

  • SF32LB52AUx6 内部合封有flash,请给VDD_SIP加电源开关。

  • SF32LB52D/F/HUx6 内部合封psram,如果PVDD=3.3V,且VDD_SIP使用内部LDO供电,VDD_SIP可以不加电源开关;如果PVDD=1.8V,VDD_SIP要加电源开关。

  • 外供存储介质的电源独立于VDD_SIP,单独增加电源开关。

  • 所有和启动有关的存储器的电源开关的使能脚必须用PA21控制。 :::

按键

开关机按键

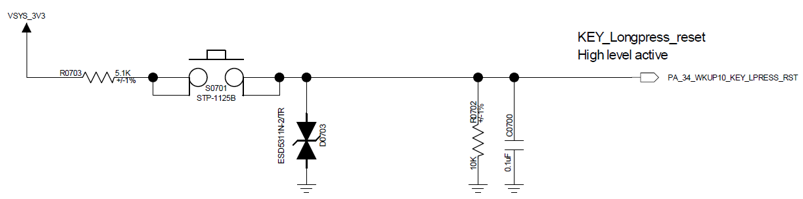

芯片的PA34支持长按复位功能,可以设计成按键,实现开关机+长按复位功能。PA34的长按复位功能要求高电平有效,所以设计成默认下拉为低,按键按下后电平为高,如 {number}所示。

../_images/sf32lb52X-B-PWKEY.png

开关机按键电路图

普通GPIO按键

机械旋钮按键

振动马达

芯片支持PWM输出来控制振动马达。推荐电路如 {number}所示。

../_images/sf32lb52X-B-VIB.png

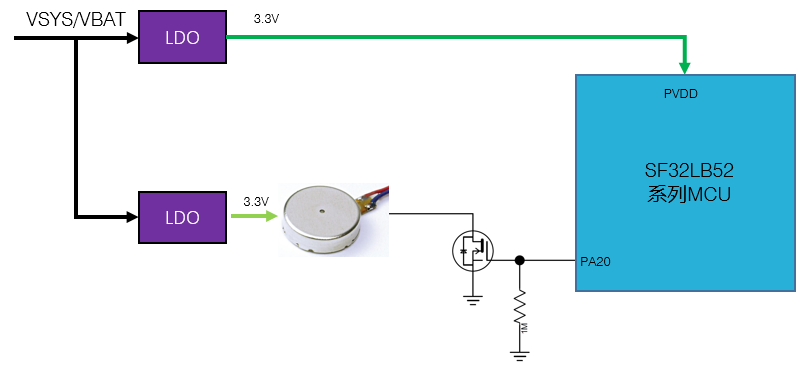

振动马达电路图

音频接口

芯片的音频相关接口,如表4-16所示,音频接口信号有以下特点:

  1. 支持一路单端ADC输入,外接模拟MIC,中间需要加容值至少2.2uF的隔直电容,模拟MIC的电源接芯片MIC_BIAS电源输出脚;

  2. 支持一路差分DAC输出,外接模拟音频PA, DAC输出的走线,按照差分线走线,做好包地屏蔽处理,还需要注意:Trace Capacitor < 10pF, Length < 2cm。

音频信号连接方式

音频信号

管脚

详细描述

BIAS

MIC_BIAS

麦克风电源

AU_ADC1P

ADCP

单端模拟MIC输入

AU_DAC1P

DACP

差分模拟输出P

AU_DAC1N

DACN

差分模拟输出N

模拟MEMS MIC推荐电路如 {number}所示,模拟ECM MIC 单端推荐电路如 {number}所示,其中MEMS_MIC_ADC_IN和ECM_MIC_ADC_IN连接到SF32LB52X的ADCP输入管脚。

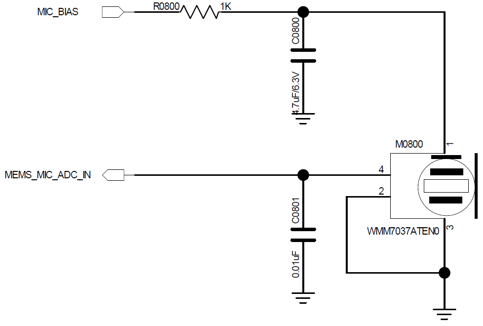

../_images/sf32lb52X-B-MEMS-MIC.png

模拟MEMS MIC单端输入电路图

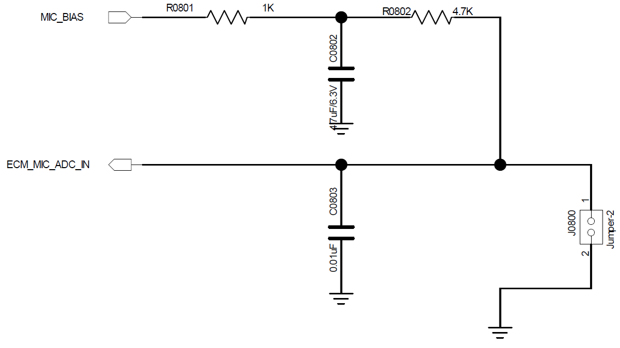

../_images/sf32lb52X-B-ECM-MIC.png

模拟ECM单端输入电路图

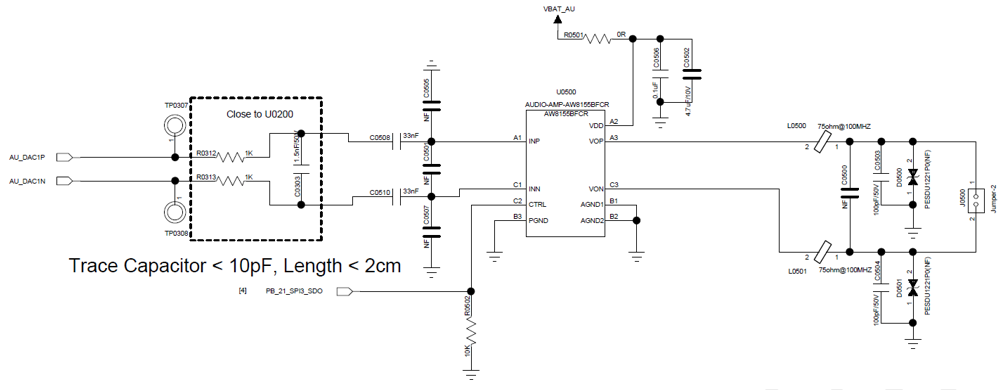

模拟音频输出推荐电路如 {number}所示,注意虚线框内的差分低通滤波器要靠近芯片端放置。

../_images/sf32lb52X-B-DAC-PA.png

模拟音频PA电路图

传感器

芯片支持心率、加速度和地磁等传感器。传感器的供电电源,选择Iq比较小的Load Switch来进行电源的开关控制。

UART和I2C管脚设置

芯片支持任意管脚UART和I2C功能映射,所有的PA接口都可以映射成UART或I2C功能管脚。

GPTIM管脚设置

芯片支持任意管脚GPTIM功能映射,所有的PA接口都可以映射成GPTIM功能管脚。

调试和下载接口

芯片支持DBG_UART接口用于下载和调试,通过3.3V接口的UART转USB Dongle板接PC机。芯片可以通过DBG_UART进行调试信息输出,具体请参考表{number} <sf32lb52x-B-P-JDI-LCD-table>

调试口连接方式

DBG信号

管脚

详细描述

DBG_UART_RXD

PA18

Debug UART 接收

DBG_UART_TXD

PA19

Debug UART 发送

产线烧录和晶体校准

思澈科技提供脱机下载器来完成产线程序的烧录和晶体校准,硬件设计时,请注意至少预留测试点:PVDD、GND、AVDD33、DB_UART_RXD、DB_UART_RXD,PA01。

详细的烧录和晶体校准见“**_脱机下载器使用指南.pdf”文档,包含在开发资料包中。

原理图和PCB图纸检查列表

见“Schematic checklist.xlsx”和“PCB checklist.xlsx”文档,包含在开发资料包中。

PCB设计指导

PCB封装设计

SF32LB52X系列芯片的QFN68L封装,封装尺寸:7mmX7mmx0.85mm;管脚数:68;PIN 间距:0.35mm。 详细尺寸如 {number}所示。

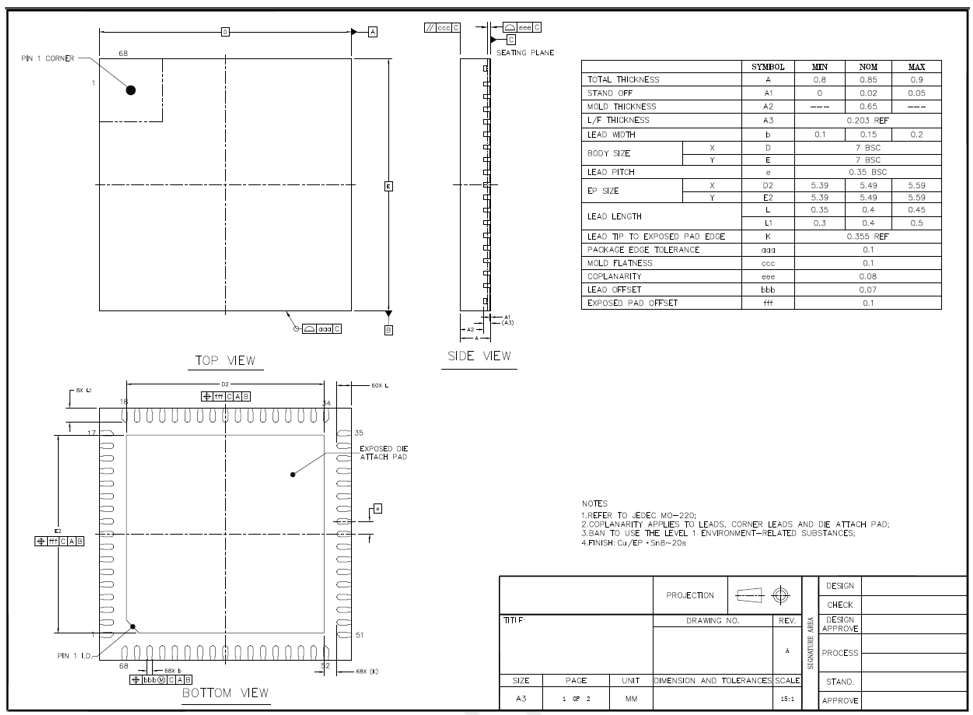

../_images/sf32lb52X-B-QFN68L-POD.png

QFN68L封装尺寸图

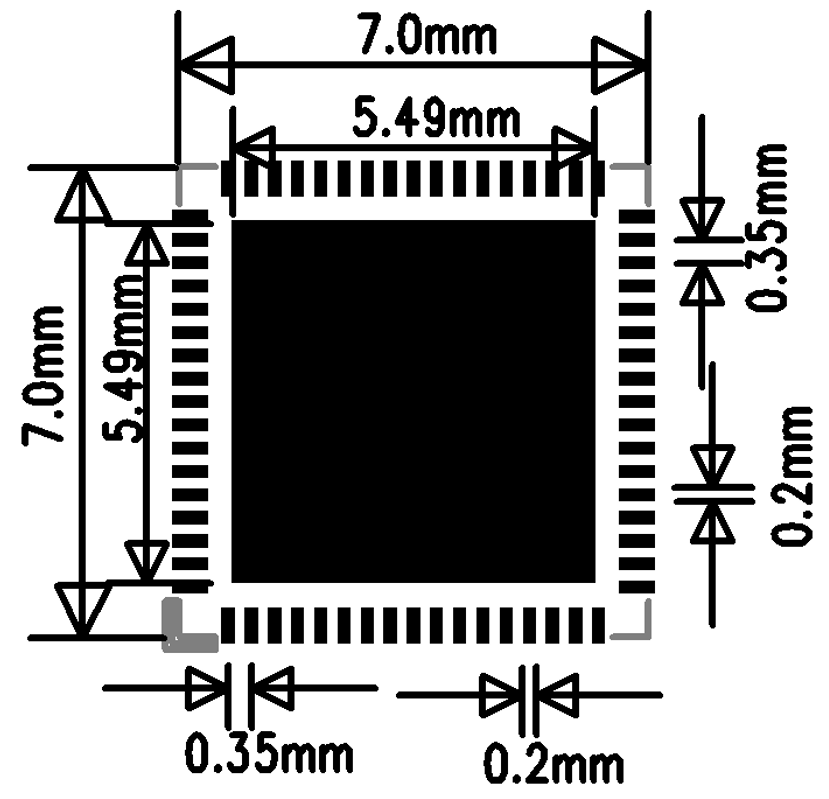

../_images/sf32lb52X-B-QFN68L-SHAPE.png

QFN68L封装形状图

../_images/sf32lb52X-B-QFN68L-REF.png

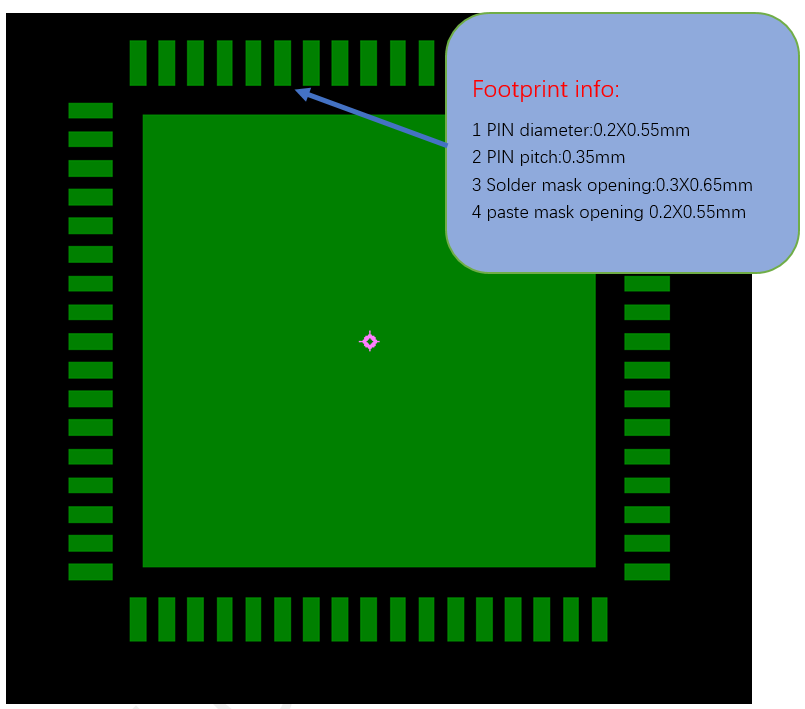

QFN68L封装PCB焊盘设计参考图

PCB叠层设计

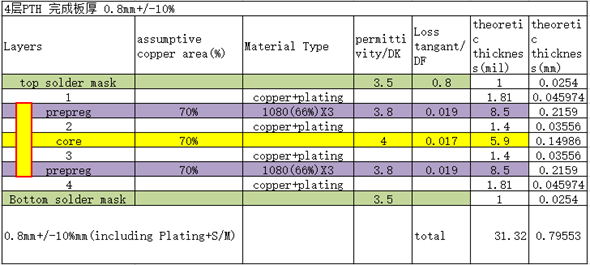

SF32LB52X系列芯片布局支持单双面,QFN封装 PCB支持PTH,推荐采用4层PTH,推荐参考叠层结构如 {number}所示。

../_images/sf32lb52X-B-PCB-STACK.png

参考叠层结构图

PCB通用设计规则

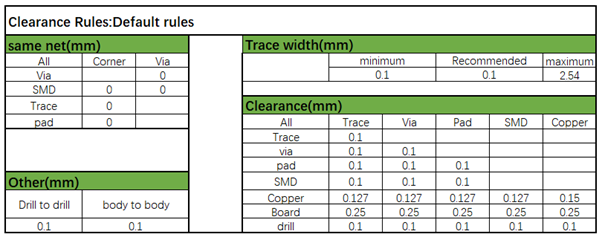

PTH 板PCB通用设计规则如 {number}所示。

../_images/sf32lb52X-B-PCB-RULE.png

通用设计规则

PCB走线扇出

QFN封装扇出所有管脚全部通过表层扇出,如 {number}所示

../_images/sf32lb52X-B-PCB-FANOUT.png

表层扇出参考图

时钟接口走线

晶体需摆放在屏蔽罩里面,离PCB板框间距大于1mm,尽量远离发热大的器件,如PA,Charge,PMU等电路器件,距离最好大于5mm以上,避免影响晶体频偏,晶体电路禁布区间距大于0.25mm避免有其它金属和器件,如 {number}所示。

../_images/sf32lb52X-B-PCB-CRYSTAL.png

晶体布局图

48MHz晶体走线建议走表层长度要求控制在3-10mm区间,线宽0.1mm,必须立体包地处理,并且其走线需远离VBAT,DC/DC及高速信号线。48MHz晶体区域下方表层及临层做禁空处理,禁止其它走线从其区域走,如 {number} {number} {number}所示。

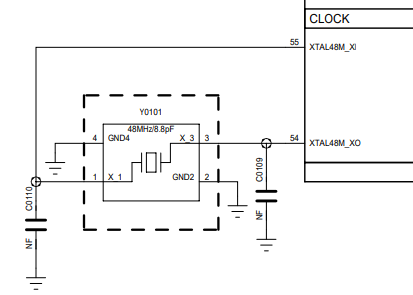

../_images/sf32lb52X-B-PCB-48M-SCH.png

48MHz晶体原理图

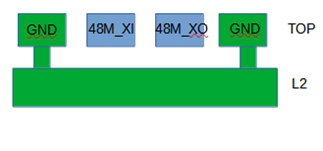

../_images/sf32lb52X-B-PCB-48M-MOD.png

48MHz晶体走线模型

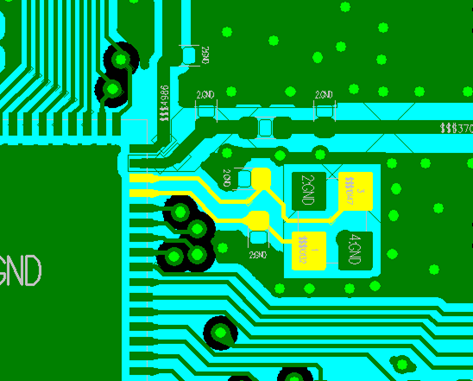

../_images/sf32lb52X-B-PCB-48M-ROUTE-REF.png

48MHz晶体走线参考

32.768KHz晶体建议走表层,走线长度控制≤10mm,线宽0.1mm,32K_XI/32_XO平行走线间距≥0.15mm,必须立体包地处理,晶体区域下方表层及临层做禁空处理,禁止其它走线从其区域走,如 {number} {number} {number}所示。

../_images/sf32lb52X-B-PCB-32K-SCH.png

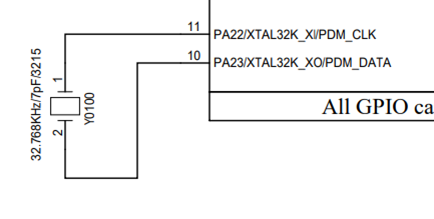

32.768KHz晶体原理图

../_images/sf32lb52X-B-PCB-32K-MOD.png

32.768KHz晶体走线模型

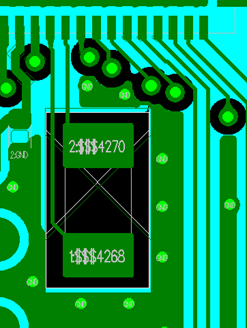

../_images/sf32lb52X-B-PCB-32K-ROUTE-REF.png

32.768KHz晶体走线参考

射频接口走线

射频匹配电路要尽量靠近芯片端放置,不要靠近天线端放置,AVDD_BRF射频电源其滤波电容尽量靠近芯片管脚放置,电容接地PIN脚打孔直接接主地,RF信号的π型网络的原理图和PCB分别如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-RF.png

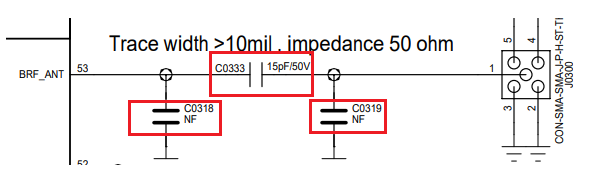

π型网络以及电源电路原理图

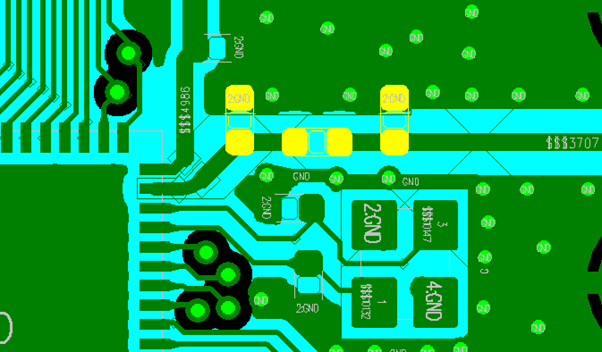

../_images/sf32lb52X-B-PCB-RF.png

π型网络以及电源PCB布局

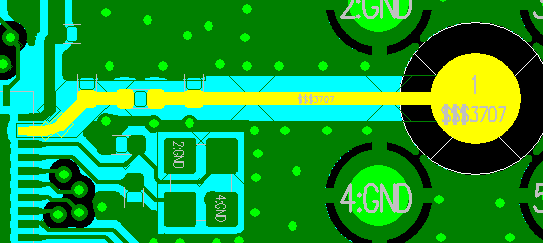

射频线建议走表层,避免打孔穿层影响RF 性能,线宽最好大于10mil,需要立体包地处理,避免走锐角和直角,射频线两边多打屏蔽地孔,射频线需做50欧阻抗控制,如 {number} {number}所示。 ``{figure} assets/sf32lb52X-B-SCH-RF-2.png :align: center :scale: 90% :name: sf32lb52X-B-SCH-RF-2 RF信号电路原理图

../_images/sf32lb52X-B-PCB-RF-ROUTE.png

RF信号PCB走线图

音频接口走线

AVDD33_AUD为音频接口供电的管脚,其滤波电容靠近其对应管脚放置,滤波电容接地脚良好接主地,MIC_BIAS为音频接口麦克风的供电电路,其对应滤波电容靠近对应管脚放置,滤波电容接地脚良好接主地,AUD_VREF滤波电容靠近管脚放置,如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-AUDIO-PWR.png

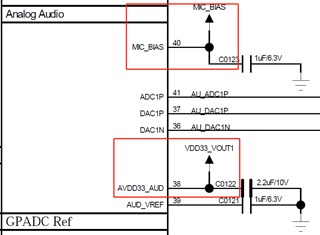

音频电路电源原理图

../_images/sf32lb52X-B-PCB-AUDIO-PWR.png

音频电路电源滤波电路PCB设计

ADCP模拟信号输入,对应电路器件尽量靠近对应管脚放置,走线线长尽量短,走线做立体包地处理,其它接口强干扰信号,远离其走线,如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-AUDIO-ADC.png

模拟音频输入原理图

../_images/sf32lb52X-B-PCB-AUDIO-ADC.png

模拟音频输入PCB设计

DACP/DACN 为模拟信号输出,对应电路器件尽量靠近对应管脚放置,每一路P/N需要按照差分线形式走线,走线线长尽量短,走线寄生电容小于10pf, ,差分对走线需做立体包地处理,其它接口强干扰信号,远离其走线,如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-AUDIO-DAC.png

模拟音频输出原理图

../_images/sf32lb52X-B-PCB-AUDIO-DAC.png

模拟音频输出PCB设计

USB接口走线

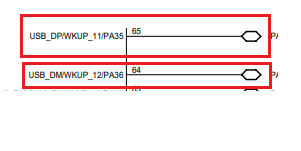

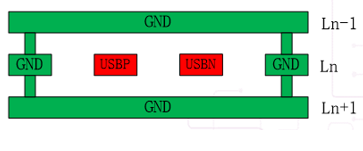

USB 走线必须先过ESD器件管脚,然后再到芯片端,要保证ESD 器件接地PIN 良好连接主地,PA35(USB DP)/PA36(USB_DN) 按照差分线形式走线,按照90欧差分阻抗控制,并做立体包处理,如图 {number} {number} {number} {number}所示。

../_images/sf32lb52X-B-SCH-USB.png

USB信号原理图

../_images/sf32lb52X-B-PCB-USB.png

USB信号PCB设计

../_images/sf32lb52X-B-PCB-USB-LAYOUT.png

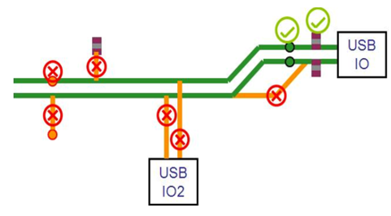

USB信号器件布局参考

../_images/sf32lb52X-B-PCB-USB-ROUTE.png

USB信号走线模型

SDIO接口走线

SF32LB52X系列芯片提供1个SDIO接口,所有的SDIO信号走线在一起,避免分开走,整个走线长度≤50mm, 组内长度控制≤6mm。SDIO接口时钟信号需立体包地处理,DATA和CMD信号也需要包地处理,如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-SDIO.png

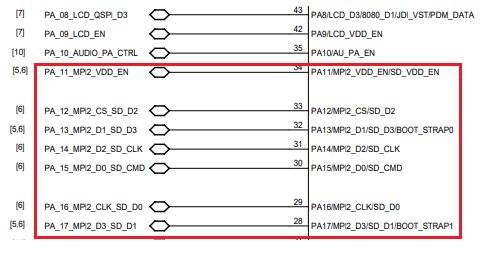

SDIO接口电路图

../_images/sf32lb52X-B-PCB-SDIO.png

SDIO PCB走线模型

DCDC电路走线

DC-DC电路功率电感和滤波电容必须靠近芯片的管脚放置,BUCK_LX走线尽量短且粗,保证整个DC-DC电路回路电感小,所有的DC-DC输出滤波电容接地脚多打过孔连接到主地平面;BUCK_FB管脚反馈线不能太细,必须大于0.25mm,功率电感区域表层禁止铺铜,临层必须为完整的参考地,避免其它线从电感区域里走线,如 {number} {number}所示。

../_images/sf32lb52X-B-SCH-DCDC.png

模拟音频输出原理图

../_images/sf32lb52X-B-PCB-DCDC.png

模拟音频输出PCB设计

电源供电走线

PVDD为芯片内置PMU模块电源输入脚,对应的电容必须靠近管脚放置,走线尽量的粗,不能低于0.4mm,如 {number}所示。

../_images/sf32lb52X-B-PCB-PMU.png

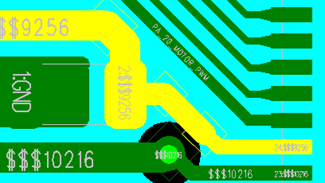

PVDD电源走线图

AVDD33、VDDIOA、VDD_SIP、AVDD33_AUD和AVDD_BRF等管脚滤波电容靠近对应的管脚放置,其走线宽必须满足输入电流要求,走线尽量短粗,从而减少电源纹波提高系统稳定性。

其它接口走线

管脚配置为GPADC 管脚信号,必须要求立体包地处理,远离其它干扰信号,如电池电量电路,温度检查电路等。

EMI&ESD

  • 避免屏蔽罩外面表层长距离走线,特别是时钟、电源等干扰信号尽量走内层,禁止走表层。

  • ESD保护器件必须靠近连接器对应管脚放置,信号走线先过ESD保护器件管脚,避免信号分叉,没过ESD保护管脚。

  • ESD器件接地脚必须保证过孔连接主地,保证地焊盘走线短且粗,减少阻抗提高ESD器件性能。

修订历史

版本

日期

发布说明

0.0.1

10/2024

初始版本
